Pool{0}}toroidse poolautomaatse kerimismasina täielik kasutusjuhend ja tutvustus
Elektriliste elektroonikakomponentide, sealhulgas trafode, induktiivpoolide ja voolutrafode tööstuse kiire arengugapoolautomaatne{0}}toroidne kerimismasinon muutunud väikeste ja keskmise suurusega{0}}tootmisettevõtete ja töötlemistöökodade jaoks asendamatuks põhitootmisseadmeks. Võrreldes traditsiooniliste käsitsi kerimismeetoditega, ontoroidne kerimismasinvähendab oluliselt käsitsitöö intensiivsust, parandab mähise täpsust ja toote konsistentsi ning ühildub erinevate toroidsüdamike ja raudsüdamike spetsifikatsioonidega. Paljud tootjad, kes ostavad seadmeid esimest korda, ei ole kursis seadme õige tööprotsessi, parameetrite seadistusmeetodite ja igapäevaste hoolduspunktidega.pool{0}}poolautomaatne kerimismasin.Selles artiklis kirjeldatakse üksikasjalikult täielikku kasutusjuhendit, tööetappe, funktsionaalseid eeliseid ja ettevaatusabinõusid automaatne toroidne kerimismasin, mis aitab operaatoritel kiiresti alustada ja tootmisprotsessi standardida.
1. Pool{1}}toroidse poolautomaatse kerimismasina põhiülevaade

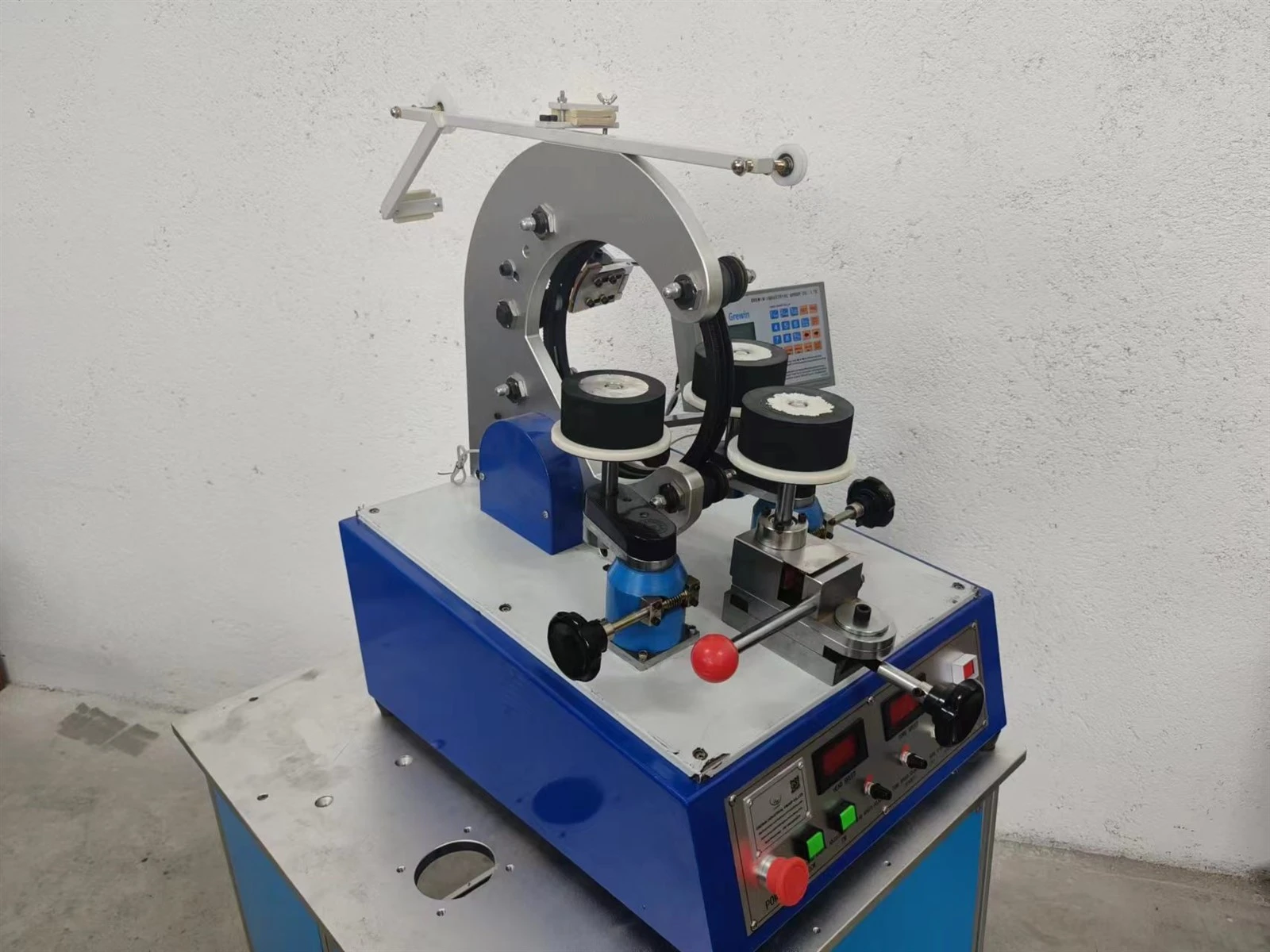

Thepoolautomaatne{0}}toroidne kerimismasinon professionaalne mähisseade, mis on spetsiaalselt loodud toroidsüdamike, trafosüdamike ja induktiivpoolide jaoks. See kasutab arvjuhtimissüsteemi koos mehaanilise ülekandestruktuuriga, et realiseerida põhifunktsioone, nagu parameetrite kohandamine, fikseeritud -punktiga mähis ja pinge reguleerimine. Seadmed ühilduvad vasktraatide, alumiiniumtraatide ja muude tavaliste mähismaterjalidega ning vastavad erineva sisediameetri, välisläbimõõdu ja kõrgusega toroidaalsete südamike mähisevajadustele, mida kasutatakse laialdaselt jõuelektroonikas, autoelektroonikas, mõõteriistades ja muudes valdkondades.
Erinevalttäis-automaatne toroidne kerimismasin,kerimismasinühendab käsitsi abikäituse automaatse mähisega, mis mitte ainult ei vähenda seadmeinvesteeringute kulusid, vaid säilitab ka suure paindlikkuse, muutes selle sobivaks väikeste{0}}partii- ja mitmespetsifikatsiooniliste{1}}tootmise stsenaariumide jaoks. Selle põhikomponentide hulka kuuluvad arvjuhtkontroller, mähismehhanism, kinnitus, traadi salvestusseade, pinge reguleerimise seade ja jalglüliti, mis töötavad koos, et tagada mähisprotsessi stabiilsus ja täpsus.
2. Poolautomaatse-toroidse kerimismasina-eelne ettevalmistamine
Enne alustamistmähise mähisseadmed, tuleb teha piisav ettevalmistustöö, et vältida seadmete rikkeid või toote kvaliteediprobleeme, mis on põhjustatud ebaõigest kasutamisest. Konkreetsed ettevalmistusetapid on järgmised:
2.1 Seadmete ülevaatus
Esiteks kontrollige, kas toiteallikas ontööstuslik kerimismasinon normaalne, veenduge, et toitejuhe on hästi ühendatud ning et selles poleks kahjustusi ega lekkeid. Seejärel kontrollige mehaanilisi osi: kontrollige, kas kinnitus on lahti, kas traadi hoidmisrõngas pöörleb paindlikult, kas ülekanderihm on pingul ning kas iga nupp ja nupp (nt kontroller, käivituslüliti ja pinge reguleerimise nupp) töötavad normaalselt. Samal ajal kontrollige seadmete määrimist ja vajadusel lisage käigukasti osadele sobiv kogus määrdeõli, et tagada tõrgeteta töö.
2.2 Materjali ettevalmistamine
Valmistage ette vajalikud mähismaterjalid, sealhulgas toroidsüdamikud (või raudsüdamikud), mähised traadid (vasktraat, alumiiniumtraat jne) ja veenduge, et materjalide spetsifikatsioonid vastavad tootmisnõuetele. Mähise traadi läbimõõt peab vastama mähise parameetritele ja toroidaalne südamik ei tohi olla kahjustuste, deformatsioonide ega roosteta, et vältida mähise mõju mõjutamist. Lisaks valmistage ette tööriistad nagu traadilõikurid ja tangid järgnevaks traadi lõikamiseks ja trimmimiseks.
2.3 Ohutuskontroll
Veenduge, et tööala on puhas ja korras ning seadme ümber ei oleks takistusi, et vältida tööd. Operaatorid peaksid kandma sobivaid tööriideid, vältima lahtiste riiete või aksessuaaride (nt kaelakeed, käevõrud) kandmist ja vältima nende kaasamist seadmesse. Samal ajal veenduge, et seadmete hädaseiskamisnupp on tundlik ja tõhus, et seda saaks hädaolukorras õigeaegselt vajutada.
3. Pool{1}}toroidse poolautomaatse kerimismasina üksikasjalikud tööetapid
Toimimisprotsesspoolautomaatne{0}}toroidne kerimismasinon jagatud kuueks põhietapiks: parameetrite seadmine, südamiku paigaldamine, mähise asendi reguleerimine, traadi ladustamine, formaalne mähis ja valmistoote mahalaadimine. Iga sammu tuleb käitada vastavalt spetsifikatsioonidele, et tagada haavapooli kvaliteet. Üksikasjalikud sammud on järgmised.
3.1 Parameetrite seadistus
Enne mähistamist sisestage vajalikud mähise parameetrid seadme kontrollerissepoolautomaatne{0}}toroidne kerimismasin. Esmalt vajutage kontrolleri numbriklahve, seejärel kasutage nooleklahve, et järjestikku muuta ja sisestada mähise toote siseläbimõõt, välisläbimõõt ja kõrgus. Pärast parameetrite sisestamist vajutage kinnitamiseks klahvi Return, seejärel vajutage kolm korda seadistusklahvi. Leht hüppab mähise keerdude sisestusliidesele ja sisestab salvestatavate mähiste keerdude arvu.
Järgmiseks vajutage nooleklahvi, et lülituda järgmisele lehele, kasutage nooleklahvi, et navigeerida pöörete asendisse ja sisestada uuesti vajalikud mähispöörded, et tagada parameetrite täpsus. Tuleb märkida, et mähise nurkpoolautomaatne{0}}toroidne kerimismasinon tavaliselt seatud 150 kraadile, mida enamikul juhtudel ei ole vaja reguleerida, kuid seda saab ka kerimisprotsessi ajal vastavalt tegelikele tootmisvajadustele paindlikult reguleerida. Kui kõik parameetrid on seadistatud, vajutage parameetrite salvestamiseks klahvi Return ja seade lülitub ooterežiimi.
3.2 Põhiinstallimine
Pärast parameetrite sisestamist reguleerige kinnituse suunda elektrilise nupu abilpoolautomaatne{0}}toroidne kerimismasinet see sobiks südamiku paigutamiseks. Seejärel asetage ettevalmistatud toroidsüdamik kinnitusse. Kinnituse käepidet saab tiheduse reguleerimiseks pöörata vasakule ja paremale: kinnituse pingutamiseks keerake seda paremale ja kinnituse lukustamiseks vajutage käepide pärast reguleerimist alla.
Kasutage kinnituse teist külge samade sammude kohaselt, et tagada südamiku mõlemad küljed kinnitusega kindlalt lukustatud. Südamik peab olema stabiilselt fikseeritud, et vältida nihkumist mähkimisprotsessi ajal, mis põhjustab ebaühtlast mähist, lahtiseid mähiseid või isegi seadme rikkeid. Pärast paigaldamist kontrollige uuesti, kas südamik on loksumise vältimiseks kindlalt lukustatud.
3.3 Mähise asendi reguleerimine
Pärast südamiku paigaldamist alustage mähise asendi reguleerimistpoolautomaatne{0}}toroidne kerimismasin. Võtke traadirull keskkohaks, joondage see südamiku mähise alguspunktiga (st mähise algasendiga). Konkreetset asendit saab seadme elektrilise nupu abil täpselt reguleerida, et tagada mähise traadi ühtlane kerimine südamikule.
Pärast positsiooni reguleerimist alustage traadi ladustamise toimingut. Kõigepealt kinnitage rihmarull seadme rihmaavasse, seejärel viige vasktraat läbi traadi hoidmisrõnga ja kinnitage see rõnga külge. Vasktraadi pingutamiseks keerake käsitsi traadi hoidmisrõngast, tagades, et traat ei oleks lahti ega liiga pingul. Vasktraadi tihedus selles etapis mõjutab otseselt järgnevat mähise mõju, seega tuleb seda õigesti reguleerida.
3.4 Juhtmete hoiustamine
Pärast vasktraadi fikseerimist ja pingutamist vajutage käivituslülititpoolautomaatne{0}}toroidne kerimismasinja astuge jalgpedaalile, et alustada juhtmete hoiustamistoimingut. Traadi ladustamise ajal jälgige vasktraadi seisukorda, et vältida takerdumist ega purunemist. Kui avastatakse mistahes kõrvalekalle, vajutage kohe hädaseiskamisnuppu, et seade peatada ning seda kontrollida ja käsitseda.
Traadi ladustamise kogus tuleks sobitada määratud mähise pööretega, et vältida traadi ebapiisavat ladustamist, mis mõjutab mähise edenemist, või liigset traadi ladustamist, mis põhjustab raiskamist. Pärast traadi ladustamise lõpetamist seiskub seade automaatselt ja seejärel siseneb ametlikku mähise ettevalmistamise etappi.
3.5 Formaalne mähis ja pinge reguleerimine
Pärast traadi hoidmise lõpetamist lükake piduri tõukurvarras tagasipoolautomaatne{0}}toroidne kerimismasinlukustada traadi hoidmisrõngas kindlalt, tagades, et see ei saaks kerimisprotsessi ajal liikuda. Samal ajal lükake rihmarull välja ja keerake käsirõngast, et reguleerida traadijuhiku asendit töönõuetes määratud asendisse. Seejärel lõigake vasktraat käsitsi sobiva pikkusega.
Pärast vasktraadi asukoha kinnitamist vajutage uuesti käivituslülitit ja astuge jalgpedaalile, et alustada formaalset mähist. Kui mähise pinge on liiga pingul või liiga lõtv, saab kerimisprotsessi ajal seda reguleerida läbi seadme piduri ümmarguse rõnga: rõhu suurendamiseks keerake seda päripäeva, mis muudab mähise tihedamaks; pöörake seda vastupäeva, et vähendada rõhku, mis muudab mähise lõdvemaks. Pärast pinge reguleerimist sobivale tasemele jätkake kerimistoimingut, kuni määratud arv pööreid on tehtud.
3.6 Valmistoote mahalaadimine ja pidev tootmine
Pärast mähise lõpetamist,poolautomaatne{0}}toroidne kerimismasinpeatub automaatselt. Sel ajal keerake käsirõngast piduri vabastamiseks, tõmmake traadi ots välja ja lõigake see traadilõikuritega ära ning eemaldage liigne vasktraat. Seejärel vabastage kinnituse rõhk, pöörates käepidet, ja eemaldage valmis haavasüdamik ettevaatlikult, et vältida mähise kahjustamist.
Kui peate pärast ühe toote lõpetamist jätkama järgmise toote kerimist, kasutage seadme asendi reguleerimiseks tollimisnuppu.poolautomaatne{0}}toroidne kerimismasin, viige käsitsi positsiooni kalibreerimine ja kinnitamine lõpule, seejärel lülitage tollinupp tagasi kerimissuunale ja korrake ülaltoodud toiminguid, et alustada järgmist kerimisringi.
4. Pool{1}}toroidse poolautomaatse kerimismasina funktsionaalsed eelised
Võrreldes traditsioonilise käsitsi kerimise ja täis-automaatse mähisega, onpoolautomaatne{0}}toroidne kerimismasinSellel on ilmsed funktsionaalsed eelised, mis kajastuvad peamiselt järgmistes aspektides:
Esiteks kõrge kuluga jõudlus. Thepoolautomaatne{0}}toroidne kerimismasinon madalama hinnaga kui täis{0}}automaatsel mudelil, mis sobib väikese ja keskmise suurusega-eelarvega väikestele ettevõtetele ning suudab rahuldada põhilisi mähise vajadusi, kontrollides samal ajal investeerimiskulusid.
Teiseks, tugev paindlikkus. Seadmeid saab paindlikult reguleerida vastavalt erinevatele toroidsüdamike spetsifikatsioonidele ja mähisnõuetele ning parameetreid saab kohandada, mis sobib väikese-partii, mitme-spetsifikatsiooniga tootmise stsenaariumide jaoks ja on hästi kohandatav.
Kolmandaks, suur mähise täpsus. Thepoolautomaatne{0}}toroidne kerimismasinvõtab kasutusele arvjuhtimissüsteemi, et täpselt juhtida mähiste keerdude arvu, pinget ja asendit, vältides käsitsi mähisest põhjustatud vigu ning parandades toodete konsistentsi ja kvalifitseerimise määra.
Neljandaks, lihtne kasutada. Seadmel on lihtne ja intuitiivne tööliides, selged parameetrite seadistusetapid ning operaatorid saavad pärast lihtsat koolitust kiiresti oma tööoskused ilma professionaalse tehnilise taustata.
Viiendaks, energiasäästlik-ja tõhus. Võrreldes käsitsi mähisega, onpoolautomaatne{0}}toroidne kerimismasinvõib parandada mähise efektiivsust 30% -50%, vähendada käsitsi töö intensiivsust ja säästa tööjõukulusid. Samal ajal on seadmed madala energiatarbimisega ja keskkonnasõbralikumad.
5. Pool{1}}toroidse poolautomaatse kerimismasina igapäevane hooldus ja ettevaatusabinõud
Õige igapäevane hooldus võib pikendada seadme kasutusigapoolautomaatne{0}}toroidne kerimismasin, tagada seadmete töö stabiilsus ja vähendada rikete sagedust. Konkreetsed hooldusmeetodid ja ettevaatusabinõud on järgmised:
5.1 Igapäevane hooldus
Pärast iga seadme kasutamist puhastage seadme pindpoolautomaatne{0}}toroidne kerimismasin, eemaldage vasktraadi jäägid, tolm ja praht, et mitte mõjutada mehaaniliste osade tööd. Kontrollige regulaarselt käigukasti osade määrimist ja lisage määrdeõli iga 1-2 nädala järel, et tagada sujuv käigukast. Kontrollige regulaarselt toitejuhtme ja juhtmete ühendust ning vahetage kahjustatud osad õigeaegselt välja, et vältida lekkeid või lühiseid.
Lisaks kalibreerige regulaarselt kontrolleri parameetreid, et tagada parameetrite seadistamise täpsus. Traadi hoidmisrõngast ja kinnitust tuleks regulaarselt kontrollida kulumise suhtes ning tõsise kulumise korral õigeaegselt välja vahetada, et vältida mähise mõju mõjutamist.
5.2 Ettevaatusabinõud kasutamisel
1. Operaatoreid tuleb enne seadme kasutamist koolitadapoolautomaatne{0}}toroidne kerimismasinja õnnetuste vältimiseks ei tohi seadet ilma loata kasutada.
2. Ärge pange tööprotsessi ajal käsi ega muid kehaosi seadme jooksvatesse osadesse, et vältida seadme poolt vigastusi.
3. Parameetrite reguleerimisel või seadme hooldamisel tuleb isikliku ohutuse tagamiseks esmalt toide välja lülitada.
4. Kui seadme töö käigus tekib rike (nt ebatavaline müra, juhtmete purunemine või südamiku nihkumine), vajutage kohe hädaseiskamisnuppu, et seade seisata, kontrollida põhjust ja pärast tõrkeotsingut taaskäivitada seade.
5. Elektriliste komponentide ja mehaaniliste osade vananemise vältimiseks tuleb seade paigutada kuiva, ventileeritavasse ja tolmuvabasse-keskkonda, vältides otsest päikesevalgust ja niisket keskkonda.
6. Järeldus
Thepoolautomaatne{0}}toroidne kerimismasinon kulutõhus-, paindlik ja tõhus mähisseade, mis mängib olulist rolli jõuelektroonika komponentide tootmisel. Õppides õigeid tööetappe, parameetrite seadistusmeetodeid ja igapäevaseid hooldusoskusipoolautomaatne{0}}toroidne kerimismasin, ei saa operaatorid mitte ainult parandada tootmise tõhusust ja toote kvaliteeti, vaid pikendada ka seadmete kasutusiga.
Selles artiklis kirjeldatakse täielikku kasutusjuhenditpoolautomaatne{0}}toroidne kerimismasin, mis hõlmab operatsioonieelset-ettevalmistust, käitamisetappe, funktsionaalseid eeliseid ja ettevaatusabinõusid hooldustöödel, mis võivad olla operaatoritele ja tootjatele igakülgne viide. Olenemata sellest, kas olete uus operaator või tootja, kes peab tootmisprotsessi standardima, saate kiiresti alustadapoolautomaatne{0}}toroidne kerimismasinläbi selle artikli ja andke seadmete jõudlusele täielik mäng, et luua tootmisele rohkem väärtust.
