1. Sissejuhatus
Trafo mähismasinadmängivad otsustavat rolli elektritrafode{0}}oluliste komponentide valmistamisel, mis võimaldavad pinge muundamist, elektriisolatsiooni ja energia ülekandmist ülemaailmsetes elektrisüsteemides. Kuna energiatööstus areneb suurema tõhususe, töökindluse ja intelligentsuse suunas, on trafode tootmistehnoloogiad olulisel määral muutumas. Nende tehnoloogiate hulgas on mähismasinad üks kriitilisemaid elemente, kuna need mõjutavad otseselt mähise kvaliteeti, geomeetrilist täpsust, isolatsiooni terviklikkust ja pikaajalist-töökindlust.

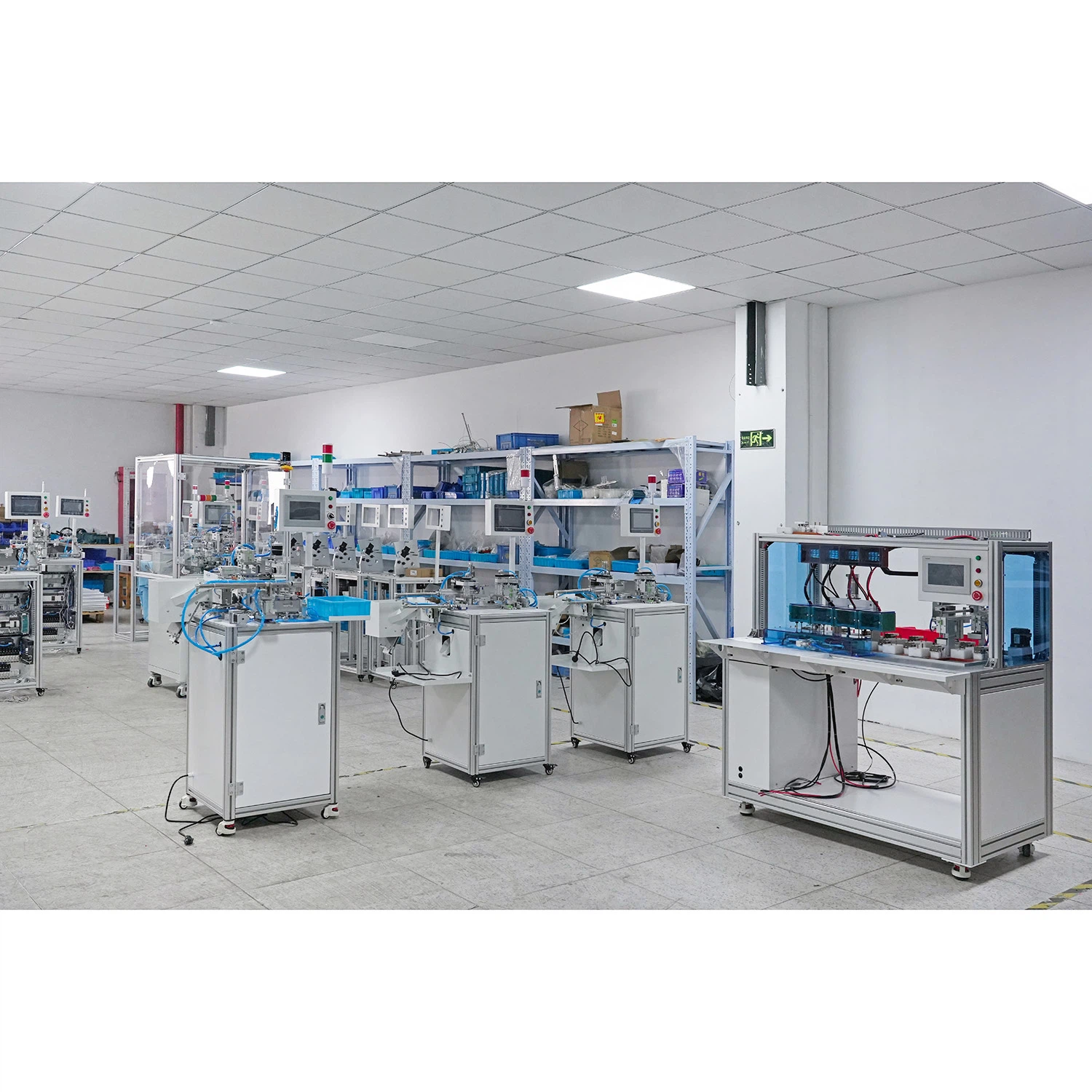

Kaasaegsetes trafotehastes on automatiseerituse aste, intelligentsus ja digitaalne integratsioonkerimismasinadpeegeldab sageli ettevõtte üldist tootmisvõimet. Kvaliteet, tootmise efektiivsus ja kulukonkurentsivõime sõltuvad suuresti sellest, kas kasutatakse keerulisi mähislahendusi. Seoses kasvava ülemaailmse elektrinõudlusega, taastuvenergia integreerimisega ja tööstusseadmete moderniseerimisega,Väikesed kerimismasinadon omandanud strateegilise tähtsuse erinevates tööstusharudes, sealhulgas elektrijaotus, raudtee, autoelektroonika, taastuvenergiasüsteemid, kosmosetööstus ja kodumasinad.
See artikkel esitab üksikasjaliku{0}}põhjaliku ülevaate atäisautomaatne kerimismasin, mis hõlmab tüüpe, tööpõhimõtteid, tööstuse suundumusi, automaatjuhtimistehnoloogiaid, tootmisprotsesse, valikukriteeriume, globaalset turumaastikku, peamisi tootjaid ja tulevasi arengusuundi. Selle eesmärk on teenindada spetsialiste, insenerijuhte, hankespetsialiste ja tehnilisi teadlasi, kes soovivad luua terviklikku arusaama sellest elektromehaaniliste tootmisseadmete segmendist.
2. Ülevaade trafode valmistamise ja mähise nõuetest
2.1 Mähiste roll trafodes
Igas trafos vastutavad mähised elektrivoolu ülekandmise eest, mis võimaldab elektromagnetilist induktsiooni{0}}muundada elektrienergiat erinevate pingetasemete vahel. Mähise kvaliteet mõjutab otseselt kriitilisi jõudlusnäitajaid, näiteks:
Pinge reguleerimine
Energiatõhususe ja kao tasemed
Isolatsiooni tugevus
Termiline jõudlus
Mehaaniline stabiilsus lühise{0}}jõudude korral
Müra ja vibratsiooni käitumine
Kuna mähised koosnevad mitmest juhipoolide kihist, mis on paigutatud range geomeetrilise täpsusega, nõuab kvaliteetse-mähise saavutamiseks täpset pingekontrolli, juhtmete ühtlast joondust ja täpset kihistamist,{1}}mida kõike on käsitsi raske saavutada. Seetõttu on vajadus spetsiaalsete mähismasinate järele.
2.2 Mähiste tüübid ja nende valmistamise keerukus
Erinevat tüüpi trafode jaoks on vaja erinevaid mähiskonstruktsioone, näiteks:
Kihimähised
Plaadi mähised
Spiraalsed mähised
Fooliummähised (vask- või alumiiniumfoolium)
Pidevad mähised
Tasapinnalised või PCB-mähised (kõrgsageduslike{0}}trafode jaoks)
Mitme-sektsiooniga, mitme kraaniga-mähised
Iga tüüp esitab ainulaadseid tootmisprobleeme. Näiteks:
Plaadi mähisednõuavad tihedat aksiaalset kokkusurumist ja täpset isolatsioonivahet.
Spiraalsed mähisednõuda ühtlast pinget, et vältida juhtme deformatsiooni.
Fooliumi mähisedkasutage suuri fooliumiribasid, mis nõuavad spetsiaalseid lahtikerimisseadmeid ja automaatset keevitamist.
Kõrgsageduslikud{0}}mähisednõutav mikroni{0}}taseme täpsus ja automatiseeritud kihilisus.
Seetõttu on trafomähismasinad nendele mähismeetoditele spetsialiseerunud.
3. KlassifikatsioonTrafo mähismasinad
Tööstus tunneb ära mitut tüüpi mähismasinaid struktuuri, juhtimissüsteemi ja lõpprakenduse põhjal.
3.1 Kerimismeetodil
(1) Rulli kerimismasinad(Üldine eesmärk)
Kasutatakse väikeste ja keskmiste trafode, induktiivpoolide ja drosselite jaoks. Nad võivad kerida ümmargust traati, ristkülikukujulist traati ja emailitud vasktraati.
Omadused:
Kõrge spindli kiirus
Sobib väikese võimsusega{0}}trafodele
Tasuv-
Sageli CNC{0}}juhitav
(2) Fooliumi kerimismasinad
Kasutatakse jaotustrafode ja kesk{0}}jõutrafode jaoks (nt 10–2500 kVA). Need kerivad isoleerivate paberikihtidega pideva fooliumiriba.
Omadused:
Automaatne fooliumi lahtirullimine
TIG- või ultrahelikeevitus fooliumühenduste jaoks
Automaatne servade joondamine
Isolatsioonikihi söötmine
Servo-kontrollitud pinge

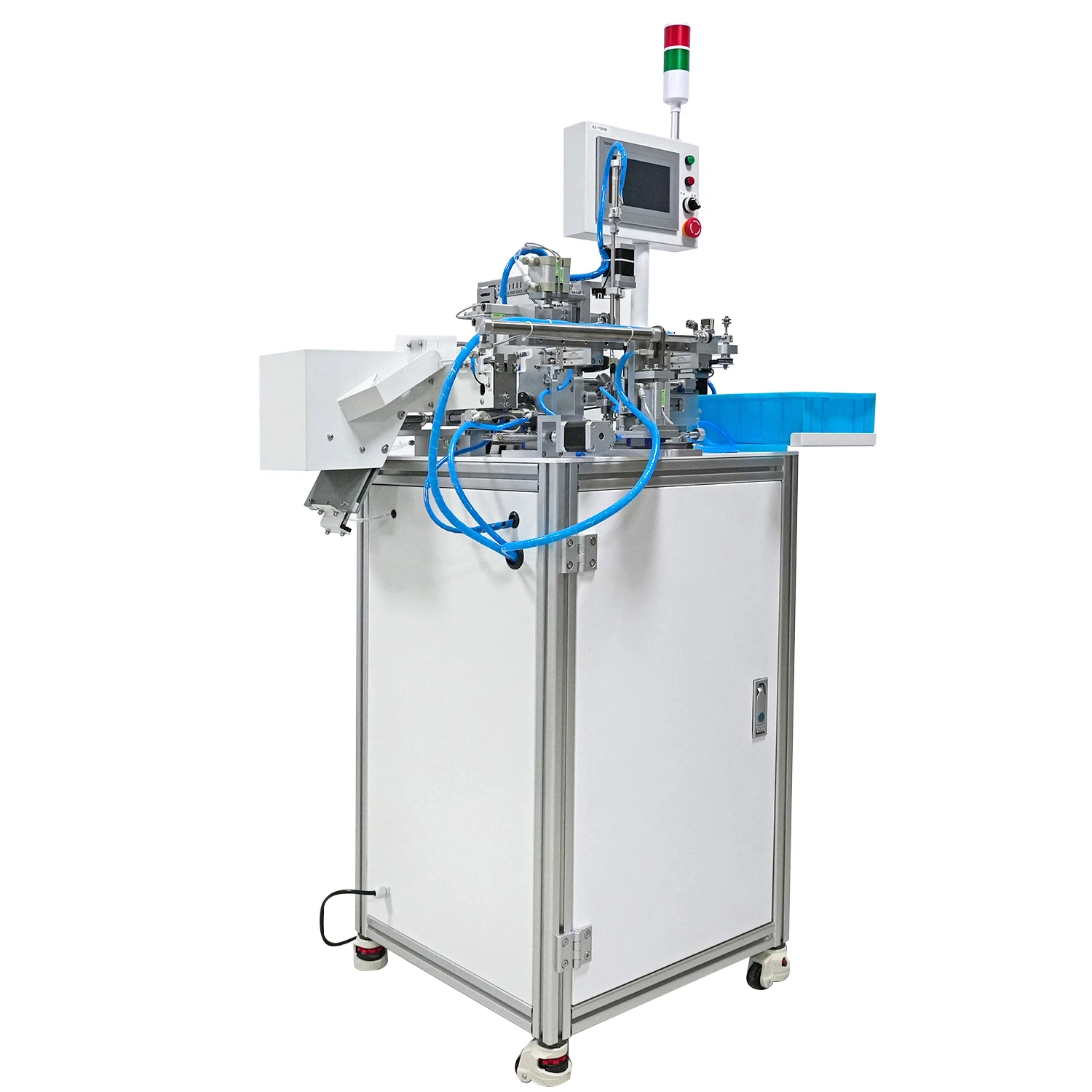

(3) Kõrgepinge/vähepinge jõutrafo mähismasinad
Suurtele jõutrafodele (nt 10–300 MVA). Need masinad käitlevad raskeid ristkülikukujulisi juhte.
Omadused:
Kõrge pöördemoment
Madal pöörlemiskiirus
Tugev{0}}raam
Täpne hüdrauliline või servopinge juhtimine
Automaatne isolatsiooniteipimine
Protsessi mõõtmete jälgimine-
(4)Kettakerimismasinad
Mõeldud kõrgepinge{0}}ketaste või sektsioonmähiste jaoks.
Omadused:
Samm{0}}sammuline-kiht toiming
Automaatne ülekandmine
Täpne traadi positsioneerimine
Pinge tagasiside süsteem
(5) Toroidsed kerimismasinad
Kasutatakse toroidtrafode, induktiivpoolide ja energiatõhusate{0}}majapidamisseadmete jaoks.
Omadused:
Kerimissüstiku mehhanism
Suur kiirus
Minimaalne müra
Toetab lindi isolatsiooni
3.2 Automatiseerimise ja juhtimistaseme järgi
Põhiline mehaaniline mähis
Sõltub suuresti operaatori oskustest
Sobib prototüüpide või väikeste töökodade jaoks
Pool{0}}poolautomaatsed kerimismasinad
Motoriseeritud pöörlemine
Mõni automatiseeritud kihistamine ja loendamine
Laialdaselt kasutatav väikeste trafode tootmisel
Täisautomaatsed CNC-mähismasinad
Servo{0}}juhitav liikumine
Automaatne pingutamine, isolatsiooni paigutamine ja kihistamine
Kõrge täpsus
Ideaalne standardiseeritud masstootmiseks
Intelligentsed mähissüsteemid
Ühendatud tehase MES/ERP süsteemidega
Reaalajas{0}}jälgimine, digitaalne kaksik ja andmete jälgitavus
Automatiseeritud kvaliteedikontrolli tugi
4. Põhitehnoloogiad sisseTrafo mähismasinad
4.1 Mehaaniline struktuur
Tüüpilised kerimismasinad koosnevad:
Peavõll (mähissüdamiku pööramiseks)
Traadijuhik ja traaversõlm
Pingutusmehhanismid
Juhtpaneel ja CNC moodul
Servo mootorid ja draiverid
Decoiler või väljamakse alus
Isolatsiooni toitemehhanism
Kaitsepiirded ja ergonoomilised konstruktsioonid
Mehaaniline jäikus ja täpsus määravad masina pikaajalise{0}}stabiilsuse.
4.2 Servo- ja ajamisüsteemid
Kaasaegsed kerimismasinad kasutavad 3–7-teljelist liikumisjuhtimist, mis hõlmab:
Spindli pöörlemine
Lineaarne traaversiliikumine
Pinge{0}}juhtimisajamid
Isolatsiooni söötja
Keevitusajamid (fooliumimasinate jaoks)
Servosüsteemid tagavad:
Korratavus
Täpne juhtmete paigutus
Stabiilne pinge isegi dünaamilise koormuse korral
4.3 Pinge reguleerimise tehnoloogiad
Mähise üks tehniliselt keerukamaid aspekte.
Tüübid:
Magnetosakeste sidur
Pneumaatiline pingutussüsteem
Elektrooniline servopingutussüsteem
Kahe{0}}suletud-ahela pinge tagasiside
Pinge peab jääma stabiilseks, et vältida:
Deformeerivad juhid
Lahtised mähised kihid
Isolatsiooni nihkumine
4.4 CNC juhtimine ja intelligentne programmeerimine
Kaasaegne CNC-juhtimine sisaldab:
Automaatne kihtide loendamine
Rikke tuvastamine
Reaalajas{0}}kiiruse reguleerimine
Pinge PID juhtimine
Positsiooni ennustamine
Automaatne läbisõidu sünkroonimine
Operaatorprogramm:
Dirigendi suurus
Pöörete arv
Kihi parameetrid
Isolatsiooni paksus
Koonused või erikujud
4.5 Keevitus- ja ühendussüsteemid (fooliumimasinad)
Fooliumi kerimismasinadsisaldama:
Ultraheli keevitamine
TIG-keevitus
Külmsurvekeevitus
Tugeva fooliumi ja juhi sideme tagamine.
4.6 Kvaliteedi jälgimine protsessis-
Täiustatud süsteemid hõlmavad järgmist:
Läbimõõdu mõõtmise andurid
Laseri joondussüsteemid
Pingemõõturid
Spindli pöördemomendi andurid
Temperatuuri jälgimine
Videoülevaatus
Need vähendavad inimlikke eksimusi ja toetavad automaatset kvaliteedidokumentatsiooni.
5. Tootmisprotsess: vasktraadist valmis mähiseni
5.1 Traadi ettevalmistamine
Sirgendamine
Puhastamine
Isolatsiooni kontroll
Juhi suuruse kontrollimine
5.2 Seadistamine on sisse lülitatudkerimismasin
Torni paigaldamine
Programmi redigeerimine
Pingutussüsteemi kalibreerimine
Proovimähis
5.3 Mähisaste
Sõltuvalt tüübist:
Kiht-kihi-mähkimine
Plaadi segmenteerimine
Fooliumi kihilisus
Isolatsiooni sisestamine
Teipimine ja pressimine
Automaatne joondamine
5.4 Vaheoperatsioonid
Mõõtmete mõõtmine
Kokkusurumine
Kuivatamine või kuumtöötlus
Puudutage ühendused
5.5 Pooli lõplik viimistlus
Pliitraadi keevitamine
Isolatsiooni konsolideerimine
Pinna puhastamine
6. Rakendused erinevates tööstusharudes
6.1 Jõuülekanne ja -jaotus
Poolustrafod
Jaotustrafod
Keskpinge{0}}trafod
Jõutrafod
6.2 Elektroonikatööstus
SMPS trafod
EMI filtrid
Induktiivpoolid
Sideseadmed
6.3 Autotööstus
Sisseehitatud{0}}laadijad
DC-DC-muundurid
EV veojõusüsteemid
6.4 Taastuvenergia
Päikeseenergia inverteri trafod
Tuuleenergia muundurid
6.5 Tööstusautomaatika
Robootika
Servo ajamid
CNC masinate toitemoodulid
7. Globaalne turu maastik
7.1 Turu suurus ja kasv
Sõitnud:
Elektrifitseerimise suundumused
Taastuvenergia laienemine
Tööstuslik uuendamine
Nõudlus suure{0}}tõhususega trafode järele
Kasvutempo u.5-7% aastas(tööstuse hinnang).
7.2 Piirkonnad
Aasia-Vaikne ookean: suurim tootmisbaas (Hiina, India).
Euroopas: tugev automatiseerimisel ja{0}}tiilsetel masinatel.
Põhja-Ameerika: suur nõudlus võrgu moderniseerimise järele.
7.3 Juhtivad tootjad
(Mitte{0}}täielik loend; reklaami eesmärk puudub)
Maschinenfabrik Reinhausen (Saksamaa)
Sünteesimähistehnoloogiad (India)
Linz Electric (Itaalia)
Silmek (Türgi)
Mikrokontroll (Euroopa)
Erinevad Hiina tootjad, kes on spetsialiseerunud fooliumi- ja mähimismasinatele
8. ValikukriteeriumidKerimismasinad
8.1 Tehnilised parameetrid
Juhi suuruse võimalus
Maksimaalne mähise läbimõõt ja laius
Spindli pöördemoment
Pinge kontrolli meetod
Täpsusaste
Läbimise täpsus
8.2 Automatiseerimisnõuded
Andmesideühendus
CNC programmeerimise keerukus
Automaatne keevitamine
Isolatsiooni automaatne söötmine
8.3 Hoolduskaalutlused
Varuosade saadavus
Tarkvarateenus
Mehaaniline vastupidavus
Kalibreerimisvahendid
8.4 Kulude ja toimivuse vahetus-alla
Ettevõtted peavad tasakaalustama:
Kapitaliinvesteeringud
Tootmisvõimsus
Kvaliteedinõuded
9. Tulevikutrendid sisseKerimismasinTehnoloogia
9.1 Kõrge automatiseeritus ja integreeritud liinid
Täielikud tootmisliinid hõlmavad:
Pooli mähis
Isolatsiooni mähis
Mõõtmete mõõtmine
Vajutades
Kuivatamine
Andmete logimine
9.2 Digitaliseerimine ja tööstus 4.0
MES integratsioon
Pilve jälgimine
Ennustav hooldus
Mähisprotsesside digitaalne kaksik
9.3 Tehisintellekti ja masinnägemise kasutamine
Defektide tuvastamine
Automaatne parameetrite optimeerimine
Reaalajas{0}}pinge korrigeerimine
9.4 Roheline tootmine
Vähem jäätmeid
Energiatõhusad-servosüsteemid
Vähendatud juhtmejääke
9.5 Robotite laiem kasutamine
Automatiseeritud peale-/mahalaadimine
Pooli ülekandmine kõvendusjaamadesse
10. Väljakutsed ja võimalused
Väljakutsed
Kõrge hind arenenudkerimismasinad
Kvalifitseeritud operaatorite puudus
Juhtmaterjalide erinevus
Komplekssed kohandamisnõuded
Võimalused
Ülemaailmne infrastruktuuri laienemine
Mikro-trafode nõudlus elektroonikas
Elektrisõidukid
Taastuvenergia
Vanade elektrivõrkude uuendamine
11. Järeldus
Trafo mähismasinadesindavad trafode valmistamise tehnoloogilist selgroogu. Kuna maailm liigub suure-tõhusate elektrisüsteemide poole, kasvab mähisseadmete täpsus, intelligentsus ja automatiseerimine jätkuvalt. Olenemata sellest, kas tegemist on väikeste elektrooniliste trafode või alajaamades kasutatavate massiivsete jõutrafodega, jääb mähiste kvaliteet jõudluse määravaks teguriks. Masinaehituse, servojuhtimise, CNC-süsteemide, digitaaltehnoloogia ja tehisintellekti integreerimine tagab tööstuse kiire arengu ka järgmisel kümnendil.
Tootjate jaoks suurendab arenenud kerimismasinatesse investeerimine toote töökindlust, vähendab tööjõusõltuvust ja parandab konkurentsivõimet. Inseneride jaoks on mähismasinate tehnoloogiate mõistmine tänapäevase trafotootmise omandamiseks hädavajalik.
