Keerab trafo induktiivpooli testeri

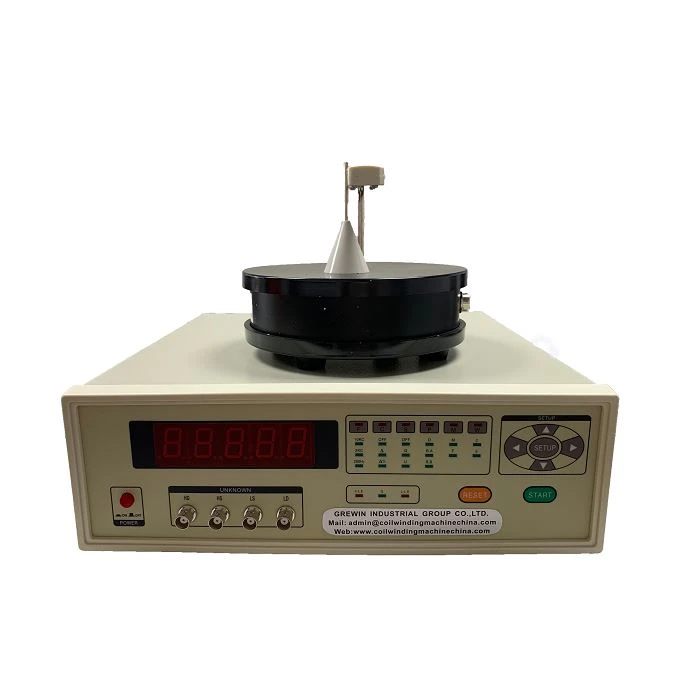

NIMI: GW-9107A Pöörab trafo induktiivpooli testerit

Tehnilised andmed

1.1 Sissejuhatus

Magnetpooli keerdude tester on hea kvaliteediga ja madala hinnaga seade, mida kasutatakse igasuguste magnetpooli keerdude testimiseks. Tugevate funktsioonide, silmapaistva jõudluse ja hõlpsa kasutamisega seadmed vastavad ülitäpse testimise ja produktiivse kiirtestimise vajadustele.

1.2 Põhimõte eskiis

1.3 Tehnoloogiaindeks

1.3.1 Testimisulatus: 0---20000 pööret

1.3.2 Testimise täpsus: 0,1%

1.3.3 Testimiskiirus: kaks korda sekundis

1.3.4 Testimissagedus: 10kHz, 2kHz, 200Hz

1.3.5 Rulli mõõtmed: siseläbimõõt> 3mm, välisläbimõõt ≤90mm (saab valmistada erimõõdu järgi)

1.3.6 Valikufunktsioon: absoluutse vea valik ja veaprotsent

1.4 Kasutustingimused

1.4.1 Tingimuste temperatuur ja niiskus

Täpsus on saavutatav, kui temperatuur on vahemikus 10 ℃ kuni 30**, õhuniiskus ≤ 80% RH.

Seadet saab kasutada, kui temperatuur on vahemikus 0** kuni 40**, õhuniiskus ≤90%RH.

1.4.2 Toide

Pinge: AC 220V±10%

Sagedus: 50Hz±5%

Võimsus: ≤30W

1.4.3 Helitugevus

Põhivarustus: 390*160*420 (laius*kõrgus*sügavus)

Testimisseadmed: 185 * 150 mm (läbimõõt * kõrgus)

1.4.4 Kaal

Põhivarustus: 5kg

Testimisvarustus: 1kg

1.5 Väline struktuur

1.5.1Testimisseadmed

3 Illustratsioon

1.5.2 Illustratsioon

1.5.3 Illustratsioon

Kuum tags: pöördub trafo induktiivpooli tester, Hiina, tarnijad, tootjad, tehas, hind, valmistatud Hiinas

2. peatükk Kasutusjuhised

Seade jätkab sisselülitamisel automaatselt viimast mõõtmisolekut. Kõik mõõtmise funktsioonid kuvatakse paneelil ja neid saab läbi nelja nupu “∧”、“∨”、“< "、"=""> ”. Funktsiooni märgutuli põleb, kui vajutate “< "、"=""> ” vajalikule funktsioonile, siis saab funktsiooni parameetrid valida vajutades nuppu 上下 kuni märgutuli põlema.

Funktsioonid:

AF --- Sagedus: 10 kHz, 2 kHz, 200 Hz

BC --- Valik: väljas, absoluutne viga (Δ), protsentuaalne viga (Δ%)

CS --- Heli: väljas, kvalifitseeritud (Q), kvalifitseerimata (U)

DP --- Parameeter: loe otse (D), parandus A (RA), parandus B (RB)

EM --- Mõõteulatus: pöörded üle 1000 (M), pöörded alla 500 (F)

FW --- viis: pidev, üksik

2.1 Mõõtmine

2.1.1 Ühendage testimisseadmed põhiseadmetega, kasutades viiejuhtmelist elektrit

kaabel ja ühendage klambrijuhtmed põhiseadmetega.

2.1.2 Ühendage juhe instrumendi tagaküljel asuvasse pesasse ja vajutage nuppu POWER.

2.1.3 Vajutage igal ajal mõõtmisolekusse RESET.

2.1.4 Valige testimismeetod, vajutades "∧"、"∨"、"< "、"=""> ”. (Vt üksikasju jaotisest 2.2)

2.1.5 Pange magnetrõnga mähis ümber põhipulga; keerake abipulk tihedasse kontakti põhipulgaga.

2.1.6 Ühendage katsetatud mähise kaks otsaliini klambrijuhtmete abil.

2.1.7 Ekraanil kuvatakse pooli pöörde arv.

2.2 Funktsioonijuhised

2.2.1 Testimise sagedus

Valida saab kolme sagedust (10kHz, 2kHz, 200Hz). Parima testi saamiseks

mõju, tuleks sobiv sagedus valida vastavalt mähise tüübile.

2.2.2 Parameeter

Üldiselt on suure magnetilise läbilaskvusega mähise testimise tulemus stabiilne ja

täpne. Kuigi tulemus võib olla ebatäpne, kui mähis on madala magnetilisusega

läbilaskvus või mähis on ebavõrdne, kuid tulemust saab parandada

järgmistel viisidel:

a. Loe otse

Pöörete arvu saab otse lugeda.

b. Parandus A

Seda alaldust saab kasutada, kui tulemus on ebatäpne ja mähisel on üks mähis. Pakutakse 40 mähise pöördega salvestuselemente, millest igaüks saab salvestada saateväärtuse parandusi. Ja valikufunktsiooni tehakse vastavalt show väärtusele. (Vt üksikasju punktist 2.2.4.1)

c. Parandus B

Seda alaldust saab kasutada, kui tulemus on ebatäpne ja mähisel on kaks mähist. Pakutakse 20 mähise pöördega salvestuselemente, millest igaüks saab salvestada kahe mähise näitväärtuste parandusi. Ja valikufunktsiooni tehakse ühe standardväärtuse järgi. (Vt üksikasju punktist 2.2.4.2)

Salvestuselemendid ja parandused ei lähe voolukatkestuse tõttu kaduma.

2.2.2.1 Parandamine A

a. Vajutage “< ”="" või="" „=""> ”, kuhu paistab Parameetri lamp.

b. Vajutage “∧” või “∨”, et näha, kus parandus A paistab.

c. Vajutage SET-UP, kuvatakse “-a-xx” (xx vilgub, number on vahemikus 00 kuni 39).

d. Salvestuselemendi numbri määramiseks vajutage “∧” või “∨”, seejärel vajutage nuppu SET-UP.

e. Korrake punkte 2.2.2.1.d ja 2.2.2.1.e, et korrigeerida mähise pöörete näitamise väärtust

number. Pange tähele, et parandus ei tohi ületada +/-20% otseloetust

number, muidu kuvatakse ERROR.

f. Vajutage SET-UP või START, parandatud number salvestatakse xx-mällu

elemendi ja mähise pöörde testimine võib alata.

2.2.2.2 Parandus B

a. Vajutage “< ”="" või="" „=""> ”, kuhu paistab Parameetri lamp.

b. Vajutage “∧” või “∨”, et näha, kus parandus B paistab.

c. Vajutage SET-UP, kuvatakse “-b-xx” (xx vilgub, number on vahemikus 00 kuni 19).

d. Salvestuselemendi numbri määramiseks vajutage “∧” või “∨”, seejärel vajutage nuppu SET-UP.

Näitab “-B-1” ja algab esimese mähise alaldamine.

e. Korrake punkte 2.2.2.1.d ja 2.2.2.1.e, et korrigeerida mähise pöörete näitamise väärtust

number.

f. Vajutage SET-UP, kuvatakse "-B-2". Algab teise mähise alaldamine.

g. Ühendage klambrijuhtmete abil teise mähise kaks otsaliini.

h. Korrake punkte 2.2.2.1.d ja 2.2.2.1.e, et korrigeerida mähise pöörete näitamise väärtust

number.

i. Vajutage SET-UP või START, parandatud number salvestatakse xx-mällu

elemendi ja mähise pöörde testimine võib alata.

Märkus. Rektifikatsiooni B kasutamisel peaksid kahe mähise pöörded erinema

üksteiselt. Parandus ei tohi ületada +/-40% otseloetust

number, muidu kuvatakse ERROR.

2.2.3 Mõõteulatus

Üldiselt valitakse parameeter M, kui pooli pöörded on üle 1000 ja

F valitakse, kui pöördeid on vähem kui 500. Valida saab kumbki neist

kui pöörded on 500 ja 1000 vahel.

2.2.4 Viis

a. Pidev mõõtmise viis

Seade mõõdab, arvutab ja näitab pidevalt mähise pöördeid.

Viimane mõõtmine läheb kohe pärast esimest.

b. Ühekordne mõõtmisviis

Viimane mõõtmine läheb alles pärast START vajutamist pärast esimest

tehakse.
