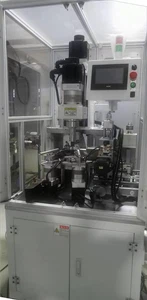

Magnetrõngaga lameda traadi automaatne vertikaalne kerimismasin

3-teljeline kaamerata CNC Täisautomaatne lameda traadi induktiivpoolide mähismasin



6-teljeline kaamerata CNC Kerimismasin





 Mähismähised läbi Grewini teiste lamedate traatmasinate:



Seadme tutvustus:



★ See on kujundatud vastavalt kliendi vajadustele. See võtab kasutusele uusima tootmistehnoloogia ja sellel on spetsiaalne servo-sõltumatu juhtimine, mis muudab toote silumise lihtsamaks ja automaatse lameda traadi toroidaalse induktiivpooli mähismasina tundmaõppimise lihtsamaks.

★ Jaapani THK lineaarsete liugrullikute ja Jaapani NSk laagrite kasutamine tööpingi täpsuse ja stabiilsuse tõhusaks tagamiseks.

★ Kõrge eraldusvõimega{0}}servomootori kasutamisel on pöördenurk täpsem.

★ Traadi etteandekast on valatud See on lõõmutatud kõrgel temperatuuril ja looduslikult vananenud. See on varustatud ülitäpsete{1}}lihvimisseadmetega, mis tagavad tõhusalt täisautomaatse ühisrežiimi drossel- ja servamähimismasina traadi etteandmise täpsuse.

★ Spindli väljatöötamisel ja tootmisel kasutatakse uusimat tehnoloogiat ning väljavooluviga on veelgi vähendatud, et see vastaks erinevate õhusüdamiku poolide kõrgetele siseläbimõõdu nõuetele ja seda nimetatakse lamedaks traadi vertikaalseks kerimismasinaks.



Seadmete mähise parameetrid:



Automaatne tasapinnaline kerimismasin:



MUDEL	MUDEL: GWY-380(3-telg)	MUDEL: GWY-680 (6-telg)
Maksimaalne lameda traadi ristlõike{0}}pindala, mida saab kerida	50 ruutmillimeetri piires	50 ruutmillimeetri piires
Traadi etteandevõlli maksimaalne traadi etteande pikkus	Lõpmatult pikk	Lõpmatult pikk
Traadi kohaletoimetamise viis	2 komplekti traadi kohaletoimetamise kasti ratta traadi kohaletoimetamine	3komplektid traadi kohaletoimetamise kasti ratastraadi kohaletoimetamine
Söötmispooli jõud	3 kW	4,5 kW
Tõstetelje seadistusvahemik	0,1 kraadi -180 kraadi	0,1 kraadi -180 kraadi
Tõstevõlli võimsus	0,75 kW	0,75 kW
Curlingu telje seadistusvahemik	0,01 kraadi -360 kraadi	0,01 kraadi -360 kraadi
Curling shaft powe	0,75 kW	0,75 kW
Mõõdud (lpikkus x laius x kõrgus)	1200*1250*1850 (mm)	1600*1350*1750 (mm)
kaal (kg)	umbes 350 kg	umbes 800 kg
Koguvõimsus	umbes 5kw	umbes 9kw
I[sisendpinge	Kolm{0}}faasi 220 V	Kolm{0}}faasi 220 V

Muud seotud vertikaalsed lamedad traadi seadmed:





Width thickness ratio：>1/20

Kohaldatav juhtmete vahemik:<30mm2

Tootmise tüüp:<90 °

Width thickness ratio：>1/30





Model: ümmargune mähis

juhtmete ulatus:<40mm

Width thickness ratio：>1/20





Kohaldatav traadi ulatus: < 50 mm2

Tüüp: kolm tavalist režiimi

Width thickness ratio：>1/5



TurgPiirkond



Teeme tihedat koostööd Kagu-Aasia, Euroopa, Ameerika, Lõuna-Ameerika, Austraalia ja Uus-Meremaa partneritega, et pakkuda mähimismasinate kohalikku müüki, tuge ja teenindusabi.



TEHAS:



Grewin Industrial Group Co., Ltd.

1993. aastal asutatud Grewin Industrial Group Co., Ltd. on hästi-tuntud suurepärase jõudlusega kerimismasinate koos nendega seotud tootmise ja tehnoloogiaga. Grewin pakub väga kulutõhusaid tootmislahendusi igat tüüpi keritud komponentide, näiteks lamedate juhtmetega toroidpoolide, trafode, drosselite jms tootmiseks.
